1．概述及無阻斷通信的必要性

　　隨著密集波分復用技術和高速數字交換技術的應用，使得越來越多的信息業務集中到較少的節點和線路上，對這些線路所在的光網絡可靠性提出了越來越高的要求。據統計每年我國發生超過2000次的光纜阻斷，造成超過10億元的巨大直接通信損失和對國民經濟各行業不可估量的重大損失。因此，網絡生存能力成為影響網絡設計與構建的重要因素，而光路層的保護與恢復對于整個網絡的生存能力有著重大的影響。對構建光網絡生存能力具有非常重大的意義。

　　2．光路自動切換保護系統結構、功能、指標，光路圖

　　當前各電信運營商采用的光網絡保護方式主要有以下幾種：1.SDH自愈環保護，2.光路分流保護，3.人工調度保護，4.光路自動切換保護技術。采用光路傳輸分流和人工調度預案保護方式是效率較低的,已無法滿足無阻斷通信服務質量的要求。SDH傳輸設備制式和地理i環境的因素限制使得SDH自愈環保護方式的應用有限，保護機制復雜，并且干線SDH自愈保護功能無法實現。光路自動切換保護是對光傳輸層的保護，且控制的機制只針對光纖路由，與傳輸設備關系較小，不存在兼容問題，容易組成光路保護網絡，目前國內已有一些光層保護有著上層業務保護不可比擬的優點。如光層恢復可靠性高、光層恢復速度快、光層恢復成本低，同時可以對不同業務提供保護。接入干線傳輸系統時幾乎不會影響傳輸特性。

　　光纖線路保護技術主要有兩種基本的保護方案：雙發選收保護方案（即1+1保護）和選發選收保護方案（即1:1保護）。1+1保護和1:1保護通過光功率檢測實現線路的快速保護,自動切換恢復時間按ITU-TG.783和ITU-TG.841標準，小于50ms。1:1型光線路保護設備可以應用在點對點簡單線路和主備線路存在電中繼和EDFA等復雜線路中，一對設備引入的插入損耗為2.6dB，切換時間小于30ms,設備對傳輸信號獨立透明，并且可以實現自動恢復功能。

　　3．浙江傳輸光纖線路保護技術的應用：組網、功能

　　為了滿足浙江電信對線路通信保障、干線傳輸電路可用率指標的要求。浙江電信的光保護工程采用OLP系列光線路自動切換保護器，利用這些設備和冗余光纜線路，選擇杭福貴成光纜、滬金南穗光纜、南沿海光纜、寧杭光纜等11個中繼段中相適應的省網系統，構建光纖光纜保護網絡，實行1:1方式的物理保護，采用DCN網絡進行監控管理。系統可以實現如下功能：a)自動切換功能：主用路由光纖阻斷，自動切換至備用路由，保證通信業務無阻斷；還可根據具體線路情況及需要設置成可恢復模式的自動返回功能：即當主用路由線路恢復正常時自動切換恢復至主用路由線路的功能。b)檢修調度功能：在主用路由光纖正常的情況下，可由網管或設備面板發出指令調度切換工作路由，保證通信業務無中斷；c)主備纖插損監測功能：可實時監測主用和備用路由的線路插損狀況，并根據設定的告警門限給出告警提示。d)掉電、上電(600627,股吧)保持功能：切換盤掉電或上電，不影響工作線路狀態，保證系統正常工作；并具備熱插拔功能。工程采用的光纖線路保護設備OLP每一對的介入損耗為小于3.0dB,倒換保護時間小于30.0ms。被保護的11個中繼段以及相應的備用線路如表1所示，采用11套線路保護設備，其中4U規格機架1臺，機架上安裝有4個光纖線路切換單元盤，1U規格設備18臺，其中2臺作為本次項目的備品。各站點安裝設備以及工程示意圖如圖1所示。

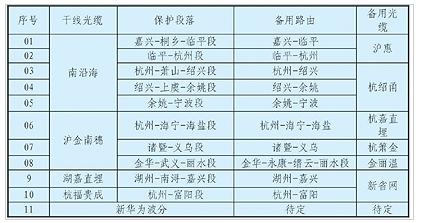

表1被保護中繼段明細表
