由于三相交流電動機直接啟動時的啟動電流很大，一般是其額定電流的4～7倍，如果選用額定電流很大的熔絲，會在運行中對電動機起不到保護作用。如果在電路中增加一組熔斷器，啟動時使用兩組熔斷器，以利于啟動，運行時使用電流較小的熔斷器以利于保護。

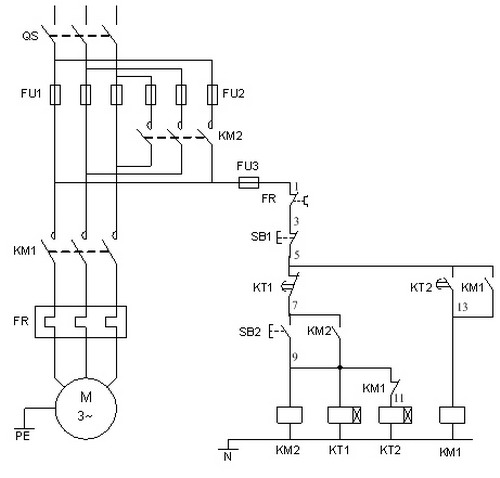

　　工作原理：啟動時按下SB2按鈕，KM2得電，熔斷器FU2接通，同時時間繼電器KT1和KT2得電開始計時，KT2時間到(不到1S)，KT2的延時閉合接點接通接觸器KM1得電吸合，其主觸點閉合電動機起動，同時時間繼電器KT1也得電延時，經過數秒鐘(根據電動機起動時間的長短整定)動作,KT1的常閉接點斷　開，KM2失電釋放，F(xiàn)U2退出，F(xiàn)U1仍在工作，KT1、KT2退出工作。

　　熔絲的選擇：FU2和FU1的容量應相同。

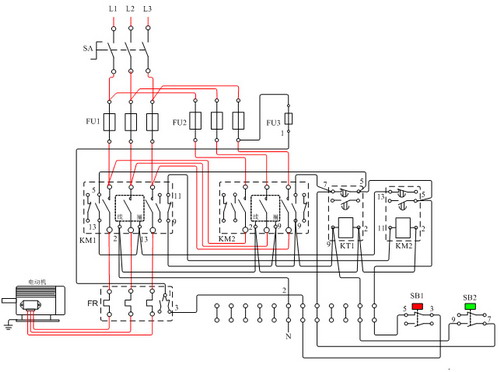

　　具有電動機啟動熔斷器保護的單方向電路接線圖
